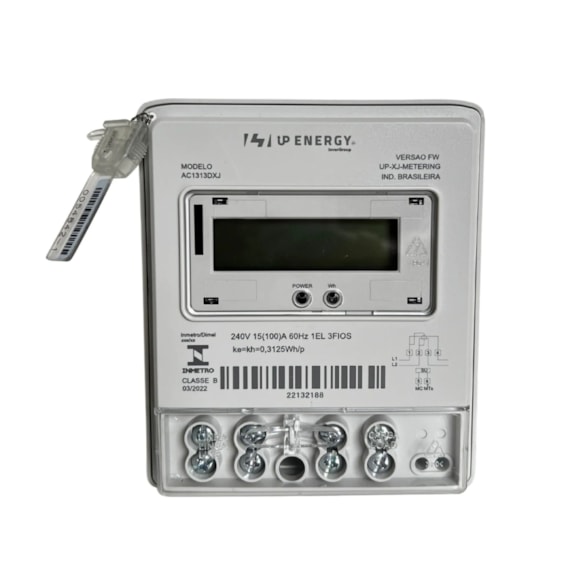

Medidor de Energia Monofásico Up Energy AC1313DXJ (1EL/3FIOS) Sem Neutro

MEDIDOR MONOFASICO UP ENERGY AC1313DXJ (1EL/3FIOS) 100A 240V

 Atenção: Conexão direta em sistema de 3 FIOS

 FASE+FASE (e NEUTRO passando por fora)

Especificações técnicas:

O medidor eletrônico de energia elétrica nos modelos AC1312DXJ e AC1313DXJ foram especialmente projetados para aplicações do Grupo B, medição de energia residenciais onde a demanda é desafiadora.

-Design e tecnologia combinados com alta performance e confiabilidade a longo prazo

-Display de fácil leitura

-Fácil instalação

-Antes da instalação verifique o seu padrão de Energia

-Homologado pelo INMETRO

-Medidor lacrado

-Consumo registrado em kwh

-Medição e Registro em 4 quadrantes (Aplicação Geração Distribuída)

-Retenção do mostrador por bateria de lítio de 3,6V com vida útil aproximada de 15 anos.

-Sensor de corrente por SHUNT que é muito pouco susceptível a influência de campos magnéticos

-Grau de proteção IP-52

-Comunicação: PIMA: Saída serial (Coletor aberto) assíncrona unidirecional, de acordo com a especificação ETC 3.11 da COPEL.

DETALHES TÉCNICOS:

-Marca: UP ENERGY

-Modelo: AC1313DXJ

Respostas a dúvidas frequentes:

São os mesmos utilizados pelas concessionárias de energia.

São lacrados e estão de acordo com as normas do Inmetro.

São utilizados para rateio (divisão) do consumo de energia elétrica, entre 2 partes em locais onde só existe o medidor da concessionária instalado.

Só poderá ser instalado se o medidor da entrada também for de 1 elemento 3 fios. Caso contrário não utilize este medidor pois, haverá erro nas medições.

1 elemento e 3 fios, também chamado de ligação monofásica a 3 fios, onde 2 fases entram no medidor e o neutro passa por fora (neutro não passa pelo medidor). Trata-se de linguagem técnica que não representa o que se vê.

O medidor de rateio deverá ser instalado antes do quadro de entrada do local a ser aferido o consumo.

Não podem ser zerados para evitar fraudes.

A leitura do consumo neste medidor de rateio é: (consumo mês atual) - (consumo mês anterior).

A ligação deste medidor deverá ser feita por um técnico capacitado.

Sugerimos que as leituras sejam feitas nos mesmos dias da leitura da concessionária.

Exemplo:

Leitura do medidor da concessionária em 10/03 = 150 kWxh.

Leitura do medidor de rateio em 10/02 = 20 kWxh.

Leitura do medidor de rateio em 10/03 = 50 kWxh.

Consumo do medidor de rateio em 10/03 = 50-20= 30 kWxh.

Valores devidos pelas partes responsáveis:

Medidor Principal = 150-30 = 120 kWxh

Medidor de Rateio = 30 kWxh
